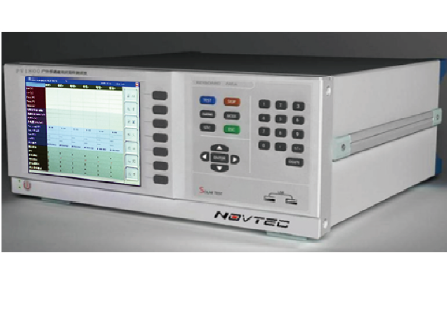

支持实时多通道光伏组件测试的评测系统，提供多至300通道的实时测试能力，并可根据用户需求订制通道数量。评测系统可进行1-300个光伏组件的同步测试。评测系统设计了多通道之间的发电效能比测试功能，能够在一个时基上同时测试1-300个不同的光伏组件/串，比对不同组件/串之间的伏安特性差异以及发电量差异，并支持多路辐照度、温度同步记录，提供了用户最直观的测试结果分析。适应目前户外光伏组件真实发电量测试比对，适应最新的IEC61853光伏组件发电量测试要求。满足光伏组件设计制造企业及光伏电站系统集成商对户外光伏组件的评测需求。测试系统支持直流及交流供电，可组成测试系统在远程监控，方便用户在室内或户外完成测试工作。
推荐用户：材料制造厂商、组件制造商、电站EPC、第三方测试服务商、研究机构……
产品特点：
1) 具备多通道同步测试功能，使户外多个光伏组件的测试结果具有可比性，适应不同工艺光伏组件的户外比对测试，对工艺改进带来的发 电量提升提供参考数据。
2) 支持多路辐照度温度数据输入功能，可通过关系设置，将一组辐照度温度数据对应相关被测光伏组件。
3) 采用优化的测试策略，在被测组件的短路电流低至0.01A时仍能进行测试，能够确保一天的辐照度变化下获得全部伏安特性曲线与发电量曲线，最大可能的获得光伏组件的理论发电量。
4) 测试通道采用模块化设计，可以自由对通道数量进行配置，并实现故障模块的快速替换。
5) 支持发电效能比测试功能，提供用户直观的百分比数据，组件好坏一目了然。
6) 支持交流和直流两种供电方式，提供用户更多选择。采用标准机箱设计，可以在标准机柜上使用，方便组成测试系统。
|
型号
|
PV1800
|
|
模块
|
10KW
|
500W
|
|
应用
|
组串测试
|
组件测试
|
|
测试参数I-V曲线
|
Isc、Voc、Pmax、Temp、Radiation…
|
|
电压量程
|
5~1000V
|
0~50V 0~200V
|
|
电压测试精度
|
0.1V
|
0.01V
|
|
电压测试准确度
|
±1% ±0.2V
|
±0.5% ±0.1V
|
|
电流量程
|
0.1-12A
|
0.01~10A 0.01~20A
|
|
电流测试精度
|
0.001A
|
|
电流测试准确度
|
±1% ±0.02A
|
±0.5% ±0.01A
|
|
最大功率测试重复性
|
±1% ±5W
|
±0.5% ±1W
|
|
最大功率测试范围
|
50KW~10KW
|
0W~500W
|
|
转换到STC下最大功率准确性
|
优于±5% ±1W
|
|
通过特别设计的局域网络，可实现对多至300个光伏组件（50台测试仪，每台提供6个测试通道）的性能进行同步测试（测试数量可以进行动态调整，并可提供更多数量支持）。测试系统主要包含服务器、客户端、测试站点、测试仪（测试节点）等。测试系统以单个组串作为基本测试对象。对应测试系统的单个站点。能够确保最大24个光伏组件的同步测试，在正常22个组件一串的情况下，能够保留2个测试通道作为备份。为满足现场测试需要，在组串附近安装户外机柜，满足IP55防护等级要求。户外机柜内可安装最多4台测试仪。每台测试仪可通过机柜外置接线盒连接至一个组件切换装置，用于实现6个光伏组件的在线测试。
|
类别
|
名称
|
配件
|
|
基础配置
|
PV1800户外多通道光伏组件评测系统(含6通道)
|
主机、6套2米测试线、6套鳄鱼夹、6套MC4转换线
|
|
传感器单元
|
1套辐照度温度传感器单元(可选多套)
|
探头盒(含辐照度探测器)、温度探测头套件、探头盒支架、温度探头支架
|
|
标准配置
|
PV1800户外多通道光伏组件评测系统(标准配置)
|
基础配置+1套辐照度温度传感器单元+计算机单元
|
|
最高配置、选配6套辐照度温度传感器单元
|
PV1800户外多通道光伏组件评测系统(最高配置)
|
基础配置+6套辐照度温度传感器单元+计算机单元
|
