PV900便携式太阳能I-V测试仪主要用于室外太阳能电池组件伏安特性测试，能够方便、快速的测试太阳能电池组件在自然光照下的工作特性，可为太阳能电站设计、验收、维护提供测试保障，是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。本产品附带环境温度、电池板温度、辐照度检测等测试探头，能够全面记录测试的环境状态。测试仪主机采用便携式设计，具备防尘，防溅水功能，并采用高亮、阳光下可视彩色液晶，适应野外工作需求。主机内置用户熟悉的WINDOWS操作界面，测试结果直观明确，为用户提供便捷的操作体验。
特点：
1. 主机与探头之间采用无线连接，提供最大100米的无线通信连接功能.
2. 提供扫描枪条码输入功能及组件倾角测试功能。
3. 高亮、阳光下可视彩色液晶显示，触摸屏加键盘操作，机内存储器可存储超过2000幅测试波形，并内置SD卡插槽，支持存储空间扩容。
4. 提供用户分析软件，可以通过用户端同步软件通过USB线缆将主机内存储数据拷贝到PC机上进行分析并打印输出。
5. 室外低照度伏安特性测试，并提供标准STC测试条件修正。
6. 内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。
7. 自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能。
8. 内置大容量可更换锂离子电池，为测试提供充足电力。
9. 具备环境温度检测、电池板温度检测、太阳辐照度检测等环境监测功能，并提供用户可选的辐照度计量证书。
10. 可测量参数： I-V曲线，P-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压、电流，填充因子，转换效率，串联电阻，太阳电池温度，环境温度、辐照度，电池板倾角。

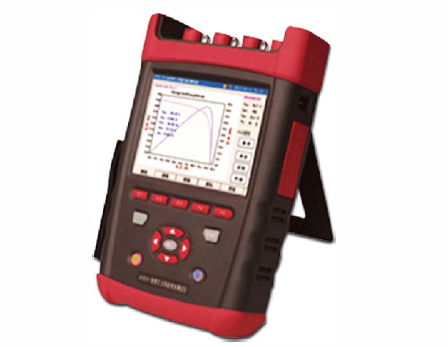

主机：PV900/PV600便携式太阳能IV测试仪
|
标配
|
数量
|
|
探头盒(集成辐照度测试)+探头盒支架
|
1
|
|
温度探头套件
|
1
|
|
电源适配器
|
1
|
|
测试线套件含4根带香蕉头测试线+4个鳄鱼钳
|
1
|
|
MC4一转二适配器
|
2
|
|
用户手册
|
1
|
|
扫描枪
|
1
|
|
|
|
选件
|
数量
|
|
串口连接线缆
|
1
|
|
USB数据线
|
1
|
|
电源适配器
|
1
|
|
专用锂电池
|
1
|
|
MC3一转二适配器
|
2
|
|
30米测试延长线
|
1
|
增加组件倾角测试功能。
增加无线扫描枪，扫描组件条码后自动测量，数据以组件条码命名存储。
|
型号
|
PV600
|
PV900
|
|
电压量程
|
3~50V /3~200V
|
5~1000V
|
|
电压测量精度
|
0.1V
|
0.1V
|
|
电压测量准度
|
±0.5% ±0.1V
|
±1% ±0.2V
|
|
电流量程
|
0．1A~20A
|
0.1~12A
|
|
电流测试精度
|
0．001A
|
0.001A
|
|
电流测试精度
|
±0.5% ±0.02A
|
±1% ±0.02A
|
|
最大功率测试重复性
|
±0.5% ±1W
|
±1% ±5W
|
|
转换到STC下最大功率准确性
|
优于±5% ±1W
|
优于±5% ±1W
|
|
发电量累积功能
|
有
|
无
|
|
环境温度检测范围
|
-20℃~100℃
|
-20℃~100℃
|
|
电池温度检测范围
|
-20℃~100℃
|
-20℃~100℃
|
|
温度测试精确度
|
±1℃
|
±1℃
|
|
辐照度测试范围
|
0~1800W/㎡
|
0~1800W/㎡
|
|
辐照度测试精度
|
优于±3%
|
优于±3%
|
|
与主机通信接口
|
RS232串口、蓝牙
|
RS232串口、蓝牙
|
|
长×宽×高
|
166mm×83mm×33mm
|
166mm×83mm×33mm
|
|
重量
|
450g
|
450g
|
|
电源
|
内置锂电池
|
内置锂电池
|
|
电池类型
|
14.8V/4400mAH
|
14.8V/4400mAH
|
|
电池供应时间
|
-15小时(可更换备用电池，提供更长待机时间)
|
-15小时(可更换备用电池，提供更长待机时间)
|
|
长×宽×高
|
296mm×186mm×75mm
|
296mm×186mm×75mm
|
|
重量
|
2.2g
|
2.2g
|
|
工作温度
|
-10℃~50℃
|
-10℃~50℃
|
|
存储温度
|
-20℃~60℃
|
-20℃~60℃
|
|
湿度
|
5~95%RH
|
|
