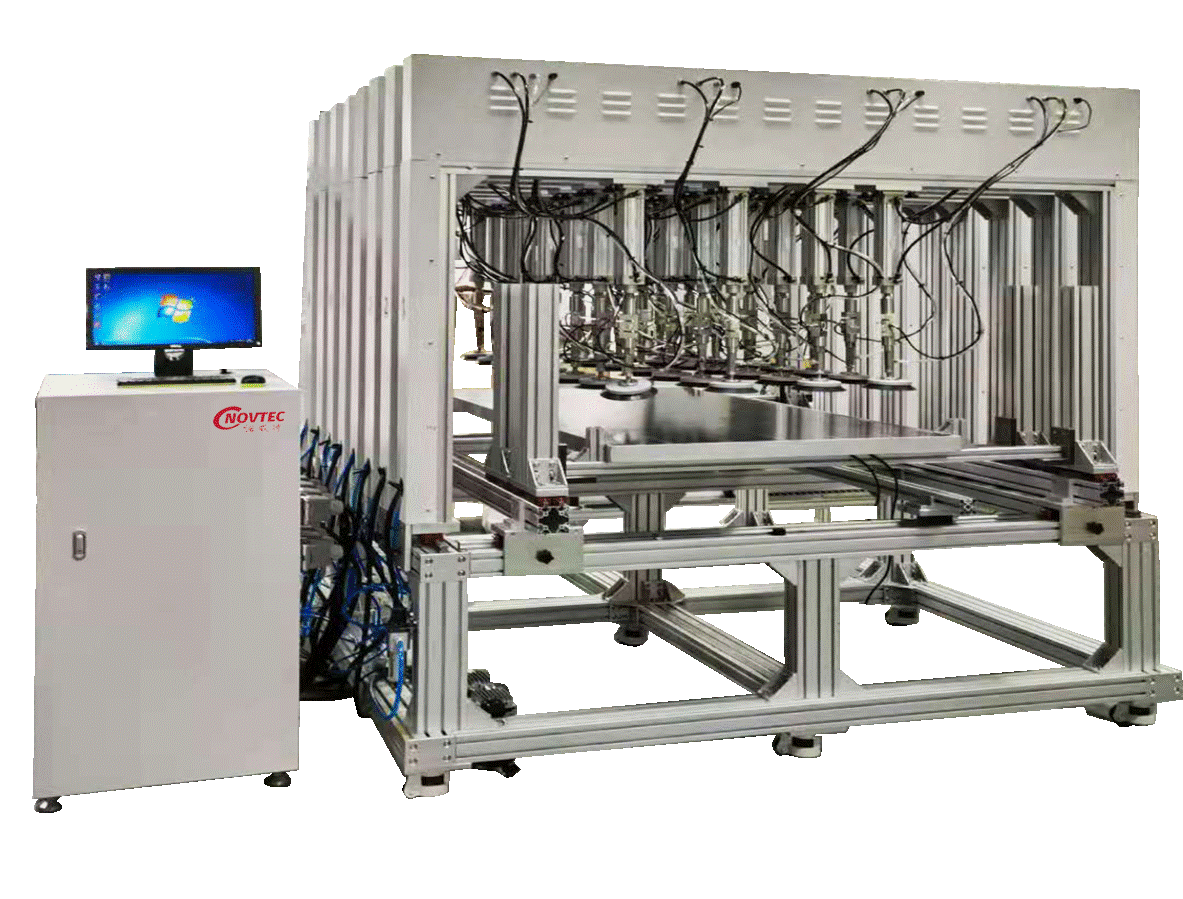

动态机械载荷试验机
发布时间: 2022-03-29 13:14
适用标准：IEC 62782:2016 动态：±1,000Pa，1,000次循环，3~7次循环/分钟
- IEC 61215-2:2021 MQT16 静态(典型)：正向2,400Pa·1h×2+5,400Pa·1h，反向2,400Pa·1h×3
- IEC 61215-2:2021 MQT20 动态：±1,000Pa，1,000次循环，3~7次循环/分钟
设备简介：
气缸式机械载荷试验机仪器参照IEC61215、IEC62782TSEd.1等相应标准条款设计制造。械载荷试验机用于验证确定组件在经受风、雪或覆冰等条件下承受静态、动态荷的能力。
本机用于检测光伏组件之耐压强度，采用动态持压技术，模拟载荷试验，以了解产品在载荷状态下，抗压能力。
设备特点：
l设备采用双气腔方案，组件置于两个气腔之间，组件与气腔的接触面采用高弹性薄膜材质，保证施加压力与组件表面紧密接触，施力均匀；
l气压控制系统精确控制气腔内空气压强，传导到组件表面；
l循环次数、测试时间、电流大小可设定；
l可记录组件的形变参数参数；
l监控组件的电流可实时记录，实时曲线，导出数据；
l触摸屏控制，控制和记录
设备参数：
光伏组件最大测试尺寸 | 2600mm×1400mm |
光伏组件安装梁高度 | ≤400mm (0-400mm可调) |
测试容量 | 每次一片 |
加压方式 | 气缸+吸盘 |
施压方式 | 拉、压（两个方向） |
吸盘数量 | 84（7*12） |
吸盘直径 | Φ120mm |
压力传感器数量 | 84（7*12） |
压力传感器精度 | ≤0.02%F.S |
气缸行程 | 350mm |
气缸位置 | X、Y位置可调 |
吸盘角度 | 连接关节倾角可调节≥15° |
测试频率 | 3~7cycles/min |
静态载荷不均匀度（5min） | 测试压强 ≥2400Pa时不均匀度≤3% 测试压强 ≥3600Pa时不均匀度≤2% |
动态载荷不均匀度（5min） | 测试压强 ≥1000Pa时不均匀度≤4% |
形变量传感器 | 3点，位置可调 |
形变量传感器精度 | +-0.02%F.S |
