适用标准:
IEC61215-MQT18,IEC61730-MST07、MST25,IEC62979

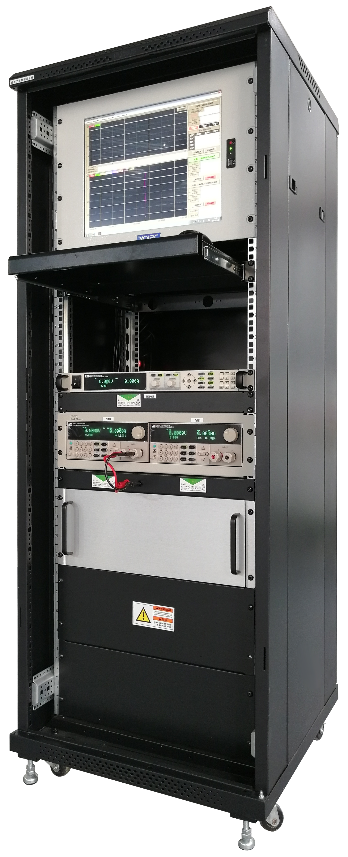

设备简介：
太阳能组件中的旁路二极管被广泛用于防止热斑,遮挡,不均匀等组件质量问题引起的运行质量下降。二极管应用过程中会出现正向导通,反向截止等性能。为了验证二极管的这些性能的优劣,本方案根据IEC标准开发了相应的测试设备。
设备特点：
l控制电源输出脉冲时间小于1ms的电流；
l控制电源输出恒定电流；
l在脉冲电流阶段，采集脉冲电流、二极管压降、接线盒温度等参数；
l自动用最小二乘法模拟VD与TJ的关系；
l获取75℃,ID=Isc时VD数据，计算75℃下TJ数值；
l所有数据可以EXCEL形式导出，方便进行数据处理和分析；
l可测试二极管正向伏安特性；
l通过快速电路转换器，实现10ms之内由正向电压电路和反向电压电路的快速切换。
设备参数：
脉冲电源 | 可设范围20μs~999s |
电流范围 | 0-30A; 偏差± 2% ； |
电压范围 | 0-5V; 偏差± 2% ； |
直流电源 | 电流范围0-30A; 偏差±1% |
电压范围 | 0-20V; 偏差±1% |
温度采集通道精度 | ≤1℃ |
电压采集精度 | ≤0.2V |
数据采集分析系统 | 含温度及电压采集通道、 |
软件自动根据温度和电压的关系进行曲线拟合，中文软件 |
功能试验 | 二极管I-V曲线<1s |
热失控试验 | 正向电流→反向电压≤10ms |
